Kupplungssysteme

  • Drehelastische Klauenkupplungen der Bauart MMS von 40 bis 20.000 Nm Nenndrehmoment
  • Hochelastische Reifenkupplungen von 25 bis 15.000 Nm
  • Tonnenkupplungen mit Nenndrehmomenten von 4,5 kNm bis 770 kNm

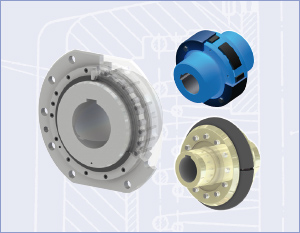

Produktbild Kupplungssysteme

Hochelastische Gummi-Wellen-Reifen-Kupplungen

Allgemein:

Die hochelastische Kupplung ist besonders für die Verbindung zweier Wellen in elektrischen und dieselmotorischen Antrieben geeignet.

Die entsprechenden Standardbaureihen erstrecken sich über einen Drehmomentbereich von 25 bis 15.000 Nm.

Die hochelastische Kupplung kann aufgrund der speziellen Ausbildung des Wellenreifens große Verlagerungen, bei geringen Rückstellkräften, in jeder Richtung aufnehmen.

Der Reifen ist durch eine werkseitige Trennfuge standardmäßig radial montier- bzw. demontierbar. Dabei ist ein Verschieben der entsprechenden Anbaukomponenten (wie z. B. Motor, Getriebe usw.) nicht erforderlich.

Die Übertragung des Drehmomentes in der hochelastischen Kupplung ist absolut spielfrei. Sie ist geeignet zur Aufnahme von Drehmomentstößen und dämpft auftretende Schwingungen.

Technische Informationen:

Material der Kupplungsnaben sowie der Flansche: Stahl

Wellenreifen: Naturkautschuk mit Gewebeeinlagen

Durch eine radiale oder diagonale Ausrichtung können unterschiedliche Drehfedersteifigkeiten erzielt werden.

Sonderausführungen – auf Anfrage.

Die hochelastischen Kupplungen sind für einen Temparaturbereich von –20°C bis +80°C standardmäßig einsetzbar.

Bitte beachten Sie, dass bei Verkleidung der Kupplung mit einer Schutz- oder Abdeckhaube eine ausreichende Belüftung bzw. Wärmeabführung gewährleistet sein muss.

Elastische Verbindungskupplungen stellen in der Regel die sicherheitstechnische Sollbruchstelle eines Antriebsstranges dar. Bei Überlast tritt in aller Regel ein Versagen des elastischen Kupplungselementes ein. Diese Tatsache ist gewollt und schützt die Gesamtanlage vor unvorhergesehenen Schäden. Folgeschäden, die aus dieser Sicherheitsfunktion der Kupplung resultieren, sind vom Anlagenkonstrukteur im Voraus zu berücksichtigen und durch geeignete Maßnahmen zu überwachen bzw. zu verhindern.

Einsatzgebiete:
  • Baumaschinen
  • Hüttenbetriebe
  • Krananlagen
  • Papiermaschinen
  • Pumpenindustrie
  • Schiffs- und Anlagenbau
  • Stahlindustrie
  • Zementindustrie
Durchschlagsicherung:

Die hochelastische Kupplung ist mit einer Durchschlagsicherung lieferbar. Bei Bruch des elastischen Elementes ist eine drehstarre und spielbehaftete Verbindung der beiden Kupplungshälften durch ineinandergreifende Klauen gewährleistet. Dadurch ist ein eingeschränkter Notbetrieb mit begrenztem Drehmoment möglich.

Lagerung von gummielastischen Elementen:

Bei einer geeigneten Lagerung behalten gummielastische Elemente ihre Eigenschaften über mehrere Jahre unverändert bei. Bitte beachten Sie jedoch, dass die gelagerten, elastischen Elemente vor Sauerstoff, Ozon, Licht, Wärme, Feuchtigkeit und Lösungsmitteln zu schützen sind.

Die Lagertemperatur sollte zwischen +10°C und +25°C liegen.

Alle Lichtquellen mit ultraviolettem Licht sind schädlich und zu vermeiden.

Die relative Luftfeuchtigkeit sollte 65% nicht überschreiten.

Lösungsmittel, Kraftstoffe, Schmierstoffe, Chemikalien, Säuren, Desinfektionsmittel und ähnliches dürfen im Lagerraum nicht aufbewahrt werden.

Weitere Informationen sind im Normblatt DIN 7716 angeführt.

HINWEIS

Der Vertrieb dieses Produktes über die Koro-IBS GmbH wurde eingestellt, bitte wenden Sie sich direkt an den Hersteller:

HAT Hummert Antriebstechnik GmbH
Emmy-Noether-Straße 5
86899 Landsberg am Lech
Telefon +49 8191 42815–0

Link zur Herstellerseite
