Schienenzangen und Sturmsicherungen
- Schienenzangen in verschiedenen Ausführungen: Elektromechanisch, manuell mechanisch, hydraulische Systeme
- Lange Lebensdauer
- Sicherheit auch bei Stromausfall (fail-safe Prinzip)

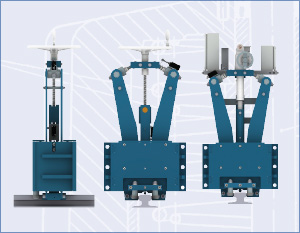

KoRo IBS Manuelle Schienenzangen
Schienenzangen manuell mechanisch
(PDF-Format, 2.11 MB)
Funktionsprinzip:
- Schließend und öffnend über manuelle Handradbedienung
- Zangenbackenhubeinrichtung
- Optionale Endschalter signalisieren die Stellung "geschlossen" oder "geöffnet"
Bauform:
- Vorbauflansch zum Anschrauben an die Stirnseite des Schienenfahrzeugs
- Anbaumöglichkeit für Puffer aller Art; Pufferbefestigungen werden auftragsbezogen gefertigt
- Optionales Schiebegehäuse für den Seitenausgleich im Rahmen des Spurkranzspieles empfehlenswert – siehe SG-ZWVM/ZWVE
- Zangenbacken werden bei geöffneter Zange über die Schienenoberkante gehoben, dadurch besteht keine Kollisionsgefahr für die Zangenbacken
- Bolzen aus rostfreien Stahl und ausgebuchste Lagerstellen erhöhen die Lebensdauer
- Tellerfederpaket zur Aufrechthaltung der Haltekraft
- Zange kann für viele Schienenprofile angepasst werden
- Seitenausgleich des Spurkranzspieles der Laufräder bis ±7 mm, mit Schiebegehäuse ±25 mm
- Standard-Lackierung 2 Schichten 2K-Lack RAL 5009 blau 80μ
